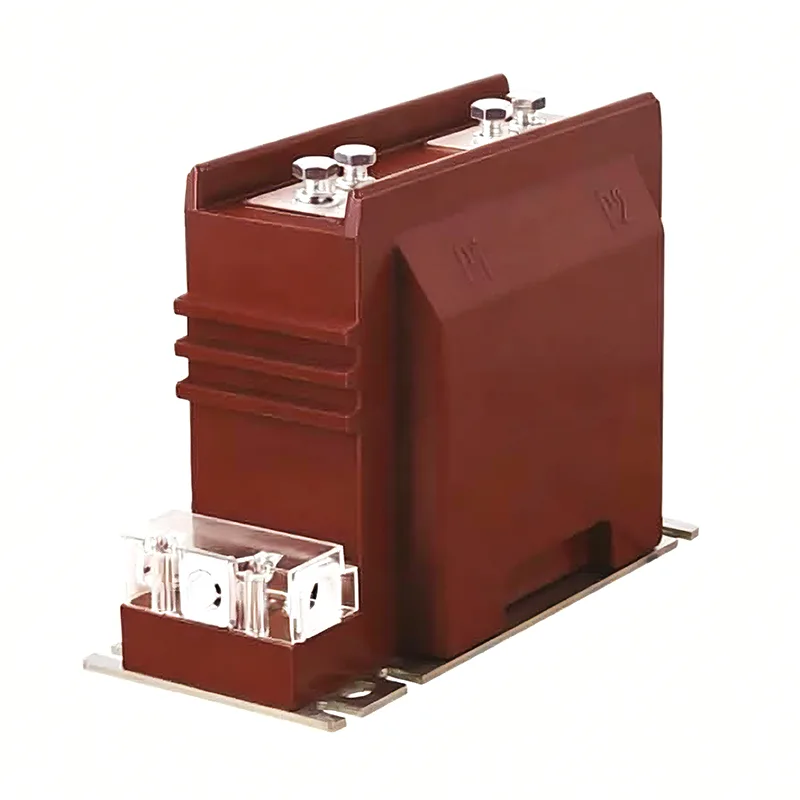

11 Kv Current Transformer

Youbian ၏ အရည်အသွေးမြင့် 11 Kv Current Transformer သည် လက်ရှိပြောင်းလဲခြင်းနှင့် လျှပ်စစ်အထီးကျန်ခြင်းအတွက် အခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ ဓာတ်အားထုတ်လုပ်ခြင်း၊ အသွင်ပြောင်းခြင်း၊ ပို့လွှတ်ခြင်း၊ ဖြန့်ဖြူးခြင်းနှင့် သုံးစွဲမှုလိုင်းများတွင် အမ်ပီယာအနည်းငယ်မှ ထောင်သောင်းချီသော အမ်ပီယာအထိ ကွဲပြားသည်။ တိုင်းတာမှု၊ အကာအကွယ်နှင့် ထိန်းချုပ်မှုတို့ အဆင်ပြေစေရန်အတွက် အတော်လေးတူညီသော လျှပ်စီးကြောင်းအဖြစ် ပြောင်းလဲရန် လိုအပ်ပါသည်။ ထို့အပြင်၊ လိုင်းပေါ်ရှိဗို့အားသည် ယေဘုယျအားဖြင့် မြင့်မားပြီး တိုက်ရိုက်တိုင်းတာခြင်းသည် အလွန်အန္တရာယ်များသည်။ Dahu Electric သည် နောက်ဆုံးပေါ်၊ ရောင်းအားအကောင်းဆုံး၊ တတ်နိုင်သော၊ အရည်အသွေးမြင့် 11 kV လက်ရှိထရန်စဖော်မာများကို ဝယ်ယူရန် ကျွန်ုပ်တို့၏စက်ရုံသို့ ရင်းရင်းနှီးနှီးဖိတ်ခေါ်ပါသည်။ ကျွန်ုပ်တို့သည် သင်နှင့်အတူ လုပ်ဆောင်ရန် မျှော်လင့်ပါသည်။

11 Kv Current Transformer မော်ဒယ်

ပထမအက္ခရာ: L - လက်ရှိထရန်စဖော်မာ

ဒုတိယအက္ခရာ- A - နံရံစတိုင်၊ Z-တိုင်အမျိုးအစား; M-busbar အမျိုးအစား; D - Single အမျိုးအစားမှတဆင့်လှည့်; V - ပြောင်းပြန်ဖွဲ့စည်းပုံ; J - Zero sequence

မြေပြင်ထောက်လှမ်းခြင်းရည်ရွယ်ချက်များအတွက်; W - ညစ်ညမ်းမှုကိုဆန့်ကျင်; R - Bare winding အမျိုးအစား

တတိယအက္ခရာ- Z - epoxy resin သွန်းလုပ်ခြင်းအမျိုးအစား; C - ကြွေထည်လျှပ်ကာ; မေး - ဓာတ်ငွေ့လျှပ်ကာအလတ်စား; W - မိုက်ခရိုကွန်ပြူတာကာကွယ်ရေးအတွက် အထူး

စတုတ္ထအက္ခရာ- B - ကာကွယ်ရေးအဆင့်၊ C - ကွဲပြားသောကာကွယ်မှု; D-D အဆင့်; မေး - အဆင့်မြင့် အမျိုးအစား၊ J - မြှင့်တင်ထားသော ZG

ပဉ္စမဂဏန်း- ဗို့အားအဆင့် ထုတ်ကုန် အမှတ်စဉ် နံပါတ်

ရွေးချယ်မှုအခြေခံ

အဆင့်သတ်မှတ်ဗို့

လက်ရှိထရန်စဖော်မာ၏ အဆင့်သတ်မှတ်ဗို့အားသည် တပ်ဆင်ပွိုင့်လိုင်း၏ သတ်မှတ်ဗို့အားထက် ကြီးနေသင့်သည်။

အသွင်ကူးပြောင်းမှုအချိုး

လူတိုင်းသည် load တစ်ခုအပေါ်အခြေခံ၍ လက်ရှိ IC ကိုတွက်ချက်ပြီး လက်ရှိ transformer အချိုးကို ရွေးချယ်သင့်သည်။ လက်ရှိထရန်စဖော်မာ၏မူလဘက်ခြမ်း၏ အဆင့်သတ်မှတ်ထားသော လက်ရှိအချိုးအတွက် အမျိုးမျိုးသောသတ်မှတ်ချက်များ (ဥပမာ 20၊ 30၊ 40၊ 50၊ 75၊ 100၊ 150၊ 2 × a/C)၊ အလယ်တန်းဘက်ခြမ်း၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းမှာ များသောအားဖြင့် 1A သို့မဟုတ် 5A ဖြစ်သည်။ ၎င်းတို့အနက် 2 × a/C သည် ထုတ်ကုန်၏ချိတ်ဆက်မှုအပိုင်းများ၏ ဝါယာကြိုးနည်းလမ်းကို ပြောင်းလဲခြင်းဖြင့် အောင်မြင်နိုင်သည့် ထုတ်ကုန်တစ်ခုအတွက် လက်ရှိအချိုးနှစ်ခုရှိကြောင်း ဖော်ပြသည်။ စီးရီးတွင်ချိတ်ဆက်သောအခါ၊ လက်ရှိအချိုးသည် a/c ဖြစ်ပြီး၊ အပြိုင်ချိတ်ဆက်သောအခါ၊ လက်ရှိအချိုးသည် 2 × a/C ဖြစ်သည်။ ယေဘူယျအားဖြင့်၊ လက်ရှိထရန်စဖော်မာများကို တိုင်းတာရန်အတွက် လက်ရှိပြောင်းလဲခြင်းအချိုးကို ရွေးချယ်ခြင်းသည် ၎င်းတို့၏ အဆင့်သတ်မှတ်ထားသော လက်ရှိ I1n သည် လိုင်းအတွင်းရှိ ဝန်လက်ရှိထက် မနည်းကြောင်း သေချာစေသင့်သည် (ဆိုလိုသည်မှာ တွက်ချက်ထားသော IC)။ လိုင်းရှိ load calculation current သည် 350A ဖြစ်ပါက၊ လက်ရှိ transformer ၏ ပြောင်းလဲမှုအချိုးကို 400/5 အဖြစ် ရွေးချယ်သင့်သည်။ အကာအကွယ်အတွက် အသုံးပြုသည့် 11 Kv Current Transformer ၏ တိကျမှုလိုအပ်ချက်များကို သေချာစေရန်၊ အသွင်ပြောင်းမှုအချိုးကို ပိုကြီးစေရန် ရွေးချယ်နိုင်သည်။

တိကျမှုအဆင့်ရွေးချယ်ခြင်းဆိုင်ရာ နိယာမ- ငွေတောင်းခံခြင်းနှင့် မီတာတိုင်းတာခြင်းအတွက် အသုံးပြုသော လက်ရှိထရန်စဖော်မာ၏ တိကျမှုအဆင့်သည် 0.5 အဆင့်ထက် မနိမ့်စေရပါ။ အဝင်နှင့်အထွက် circuit တစ်ခုစီရှိ load current ၏ပြင်းအားကိုစောင့်ကြည့်ရန်အသုံးပြုသော ammeter သည် 1.0-3.0 level current transformers ကိုအသုံးပြုသင့်သည်။ တိကျသောအမှားသည် သတ်မှတ်ထားသောတန်ဖိုးထက်မကျော်လွန်ကြောင်းသေချာစေရန်အတွက်၊ လက်ရှိထရန်စဖော်မာ၏အလယ်တန်းဝန် (ဗို့အမ်ပီယာ) ကို ယေဘုယျအားဖြင့်စစ်ဆေးပြီး Transformer ၏အလယ်တန်းဝန် S2 သည် အဆင့်သတ်မှတ်ထားသောဝန် S2n ထက်မပိုသောကြောင့် ရွေးချယ်ထားသောတိကျမှုကိုအာမခံနိုင်မည်ဖြစ်သည်။ တိကျမှန်ကန်မှု အတည်ပြုဖော်မြူလာ- S2 ≤ S2n
