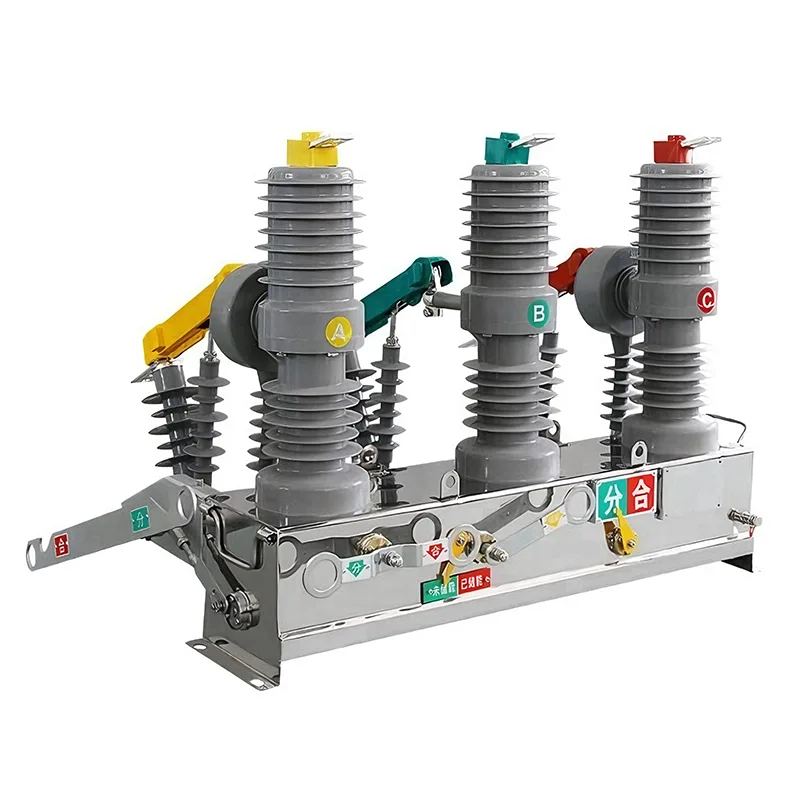

11 KV Vacuum Circuit Breaker

Youbian တွင်၊ ကျွန်ုပ်တို့၏ ဒီဇိုင်းသည် 11 kV ဓာတ်အားလိုင်း၏ စွမ်းဆောင်ရည်လိုအပ်ချက်များကို ကျယ်ကျယ်ပြန့်ပြန့် လွှမ်းခြုံပြီး အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ပေးသည့် 11 kV Vacuum Circuit Breaker ၏ 12kV အဆင့်သတ်မှတ်ထားသော စံနှုန်းအတိုင်း ဗဟိုပြုပါသည်။ ခေတ်ဟောင်းနည်းပညာများနှင့်မတူဘဲ၊ အဆိုပါ circuit breakers များသည် arcs များကိုငြိမ်းသတ်ရန် မြင့်မားသောလေဟာနယ်ပတ်ဝန်းကျင်ကိုမှီခိုအားထားသဖြင့် power grid ကိုတည်ငြိမ်စေပြီးဝန်ထမ်းများ၏ဘေးကင်းမှုကိုသေချာစေသည်။

core vacuum နည်းပညာကို နားလည်ပါ။

11 Kv Vacuum Circuit Breaker အတွင်းရှိ "လေဟာနယ်" သည် ဖုန်စုပ်စက်မီးငြိမ်းခန်းအတွင်းရှိ ပတ်ဝန်းကျင်ကို ရည်ညွှန်းသည် (အများအားဖြင့် ဖုန်စုပ်ပုလင်းအဖြစ် ရည်ညွှန်းသည်)။ ဤသည်မှာ စနစ်၏ အဓိကအချက်ဖြစ်သည်။ လေ သို့မဟုတ် ဆီနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ သာလွန်သော dielectric ခွန်အား (လျှပ်ကာစွမ်းရည်) ကြောင့် လေဟာနယ်သည် ပိုမိုသေးငယ်သော အဆက်အသွယ်ကွာဟချက်ကို ရရှိပြီး ဗို့အားကို ခံနိုင်ရည်ရှိသည်။

ကျွန်ုပ်တို့၏ 11 Kv Vacuum Circuit Breaker လည်ပတ်နေချိန်တွင်၊ အဆက်အသွယ် ခွဲခြားခြင်းသည် အမြဲတမ်း အလုံပိတ်ထားသော လေဟာနယ်ခန်းအတွင်း ဖြစ်ပေါ်ပါသည်။ ဓာတ်ငွေ့မော်လီကျူးများမရှိခြင်းကြောင့်၊ Arc ကို ထိန်းသိမ်းထားရန် ဘာမျှနီးပါးမရှိသဖြင့် လျင်မြန်သောပြတ်ရွေ့အထီးကျန်မှုကို ရရှိစေသည်။

arc extinguishing တွင် vacuum arc extinguishing chamber ၏ အခန်းကဏ္ဍ

ကျွန်ုပ်တို့၏ စက်ကိရိယာ၏ ငြှိမ်းသတ်ခြင်းလုပ်ငန်းစဉ်သည် တိကျပြီး ချက်ချင်းဖြစ်သည်။ ဤသည်မှာ ၎င်း၏လုပ်ငန်းဆောင်တာမူကို အကောင်အထည်ဖော်ရန် ကျွန်ုပ်တို့၏ ဒီဇိုင်းဖြစ်ပါသည်။

1. အဆက်အသွယ်ခွဲခြားခြင်း- အမှားအယွင်းတစ်ခုကို တွေ့ရှိသောအခါ၊ အဆက်အသွယ်များကို ခွဲခြားထားသည်။

2. Metal vapor Arc: ထိတွေ့ပစ္စည်းရှိ သတ္တုငွေ့ကြောင့်၊ arc သည် အတိုချုံးဖြစ်သွားပါမည်။

3. လျင်မြန်စွာပျံ့နှံ့ခြင်း- လေဟာနယ်ပတ်ဝန်းကျင်ကြောင့်၊ သတ္တုအငွေ့များသည် အလွန်လျင်မြန်သောအရှိန်ဖြင့် ပျံ့နှံ့ပြီး ပျံ့နှံ့သွားမည်ဖြစ်သည်။

4. Zero crossing circuit breaker- လက်ရှိသည် သုညကို ပထမအကြိမ် ဖြတ်သွားသောအခါ ဗို့အားတက်လာပြီး arc ကို ထိန်းနိုင်သော အမြန်နှုန်းထက် လျှပ်စီးကြောင်းအား ပြန်လည်ရယူနှုန်း ပိုမြန်သောကြောင့် arc သည် ငြိမ်းသွားပါသည်။

ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများနှင့် သမားရိုးကျ ဆီ/ဓာတ်ငွေ့ဆားကစ် ဘရိတ်ကာများကြား ခြားနားချက်

ခေတ်မီသော ဆီ သို့မဟုတ် ဂက်စ်ဆားကစ် ဘရိတ်ကာများနှင့် ဆက်စပ်နေသော သဘာဝပတ်ဝန်းကျင်နှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ တာဝန်များကို ဖယ်ရှားပေးသောကြောင့် လေဟာနယ်နည်းပညာသို့ ပြောင်းလဲခြင်းကို ထောက်ခံအားပေးပါသည်။ အောက်ဖော်ပြပါသည် ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော circuit breakers များသည် ခေတ်မီအခြေခံအဆောက်အအုံအတွက် ပိုမိုကောင်းမွန်သော ရွေးချယ်မှုတစ်ခုဖြစ်သောကြောင့် နှိုင်းယှဉ်ဖော်ပြပါသည်။

Vacuum Circuit Breaker (VCB) Oil/Air Circuit Breaker

Arc ငြိမ်းသတ်နိုင်စွမ်း- အလယ်အလတ်/မြင့်မားသော ဖုန်စုပ်စက် (အလုံပိတ်) ဆီ သို့မဟုတ် ဖိသိပ်ထားသောလေ

ပြုပြင်ထိန်းသိမ်းမှု- အလွန်ရှားပါးသော (တစ်သက်တာ အလုံပိတ်) မြင့်မားသော (ဆီအစားထိုးခြင်း၊ သန့်ရှင်းရေးလုပ်ခြင်း)

မီးဘေးအန္တရာယ်- မည်သည့်ဆီမျှ (ဆီမရှိ၊ SF6 မရှိ) မြင့်မားသော (ဆီလောင်ကျွမ်းနိုင်သော)

ဝန်ဆောင်မှုသက်တမ်း- တာရှည် (20-30 နှစ်) တိုတောင်း (အသုံးပြုမှုနှင့်အတူ အိုမင်းခြင်း)

အရွယ်အစား- ကျစ်လစ်သော မော်ဂျူလာ/ကြီးမားသော

သဘာဝပတ်ဝန်းကျင် ထိခိုက်မှု- ရေနံယိုစိမ့်မှု သို့မဟုတ် SF6 ဓာတ်ငွေ့ထုတ်လွှတ်မှု အန္တရာယ်၊ ပတ်ဝန်းကျင်ကာကွယ်ရေး/အန္တရာယ်

ဖုန်စုပ်နည်းပညာကို အသုံးပြုခြင်းဖြင့် ကျွန်ုပ်တို့၏ 11 Kv Vacuum Circuit Breaker သည် ပိုမိုဘေးကင်းရုံသာမက စက်၏သက်တမ်းတစ်လျှောက်လုံး လည်ပတ်မှုကုန်ကျစရိတ်ကိုလည်း သိသိသာသာ လျှော့ချပေးပါသည်။

အဆင့်သတ်မှတ်ထားသော ဗို့အားနှင့် လက်ရှိ ကန့်သတ်ချက်များ

ဤစက်ပစ္စည်းများကို 11kV ပါဝါထောက်ပံ့ရေးကွန်ရက်တွင် ဖြန့်ကျက်ထားသော်လည်း လိုအပ်သောဘေးကင်းမှုအတိုင်းအတာကိုသေချာစေရန်အတွက် 11kV Vacuum Circuit Breaker ၏ အဆင့်သတ်မှတ်ဗို့အားမှာ 12kV ဖြစ်သည်။ အဆင့်သတ်မှတ်ထားသော စဉ်ဆက်မပြတ်လျှပ်စီးကြောင်းသည် ပုံမှန်လည်ပတ်နေစဉ်အတွင်း circuit breaker ခံနိုင်ရည်ရှိသော ဝန်ပမာဏကို ဆုံးဖြတ်သည်။ ကျွန်ုပ်တို့သည် သတ်မှတ်ထားသော ဝန်လိုအပ်ချက်များနှင့် ကိုက်ညီရန် လိုက်လျောညီထွေရှိသော ဖွဲ့စည်းမှုပုံစံများကို ပေးဆောင်သည်-

အဆင့်သတ်မှတ်ထားသော လက်ရှိ 630A- စံဖြန့်ဖြူးမှုအစာကျွေးသူများနှင့် အသေးစားစက်မှုလုပ်ငန်းဝန်များအတွက် သင့်လျော်သည်။

1250A မှ 1600A- ပင်မအဝင်လိုင်းများနှင့် အကြီးစားစက်မှုလုပ်ငန်းအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။

စိတ်ကြိုက်ပြင်ဆင်ခြင်း- သတ်မှတ်ထားသော switchgear configurations များအပေါ်အခြေခံ၍ ပိုမိုအဆင့်သတ်မှတ်ထားသောတန်ဖိုးများကို ပေးနိုင်ပါသည်။

ဝါယာရှော့ ဖောက်ထွင်းနိုင်စွမ်းနှင့် လိုက်နာမှု

ချို့ယွင်းချက်များအား ဘေးကင်းစွာ ချိတ်ဆက်မှု ဖြတ်တောက်ခြင်းသည် လေဟာနယ် ဆားကစ် ဘရိတ်ကာတိုင်း၏ အရေးကြီးဆုံး လုပ်ဆောင်ချက် ဖြစ်သည်။ ကျွန်ုပ်တို့၏ 11 Kv Vacuum Circuit Breaker တွင် 20kA မှ 31.5kA တိုတောင်းသော circuit breaker တွင် ကြီးမားသော ပြတ်တောက်နေသော လျှပ်စီးကြောင်းများကို downstream equipment များမပျက်စီးစေဘဲ ချက်ချင်းရှင်းထုတ်နိုင်စွမ်းရှိစေပါသည်။

ကျွန်ုပ်တို့သည် ကမ္ဘာ့ကုန်ထုတ်လုပ်မှု စံနှုန်းများကို တင်းတင်းကျပ်ကျပ် လိုက်နာပါသည်။ ယူနစ်တစ်ခုစီတွင် IEC 62271-100 စံနှုန်းနှင့်အညီ လိုက်လျောညီထွေဖြစ်စေသော ဖုန်စုပ်ဆားကစ်ဖြတ်ကိရိယာ (VCB) တပ်ဆင်ထားပြီး ရေငုပ်သမားများအကြား စွမ်းဆောင်ရည် ညီညွတ်မှုရှိစေရန် အာမခံပါသည်။
