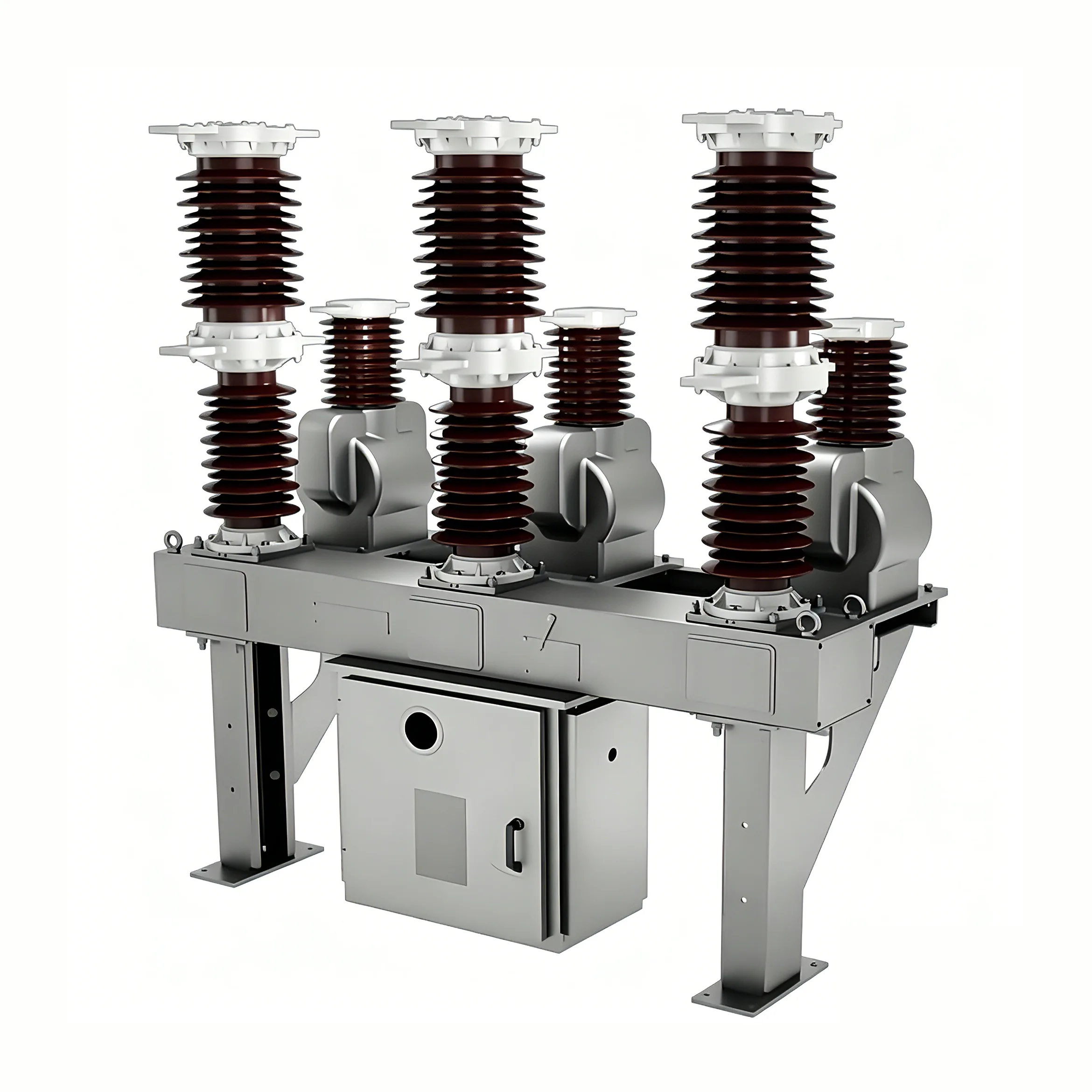

40.5kv Switch Recloser

40.5kv switch breaker (ယခုနောက်ပိုင်းတွင် "circuit breaker" ဟုရည်ညွှန်းသည်) သည် အဆင့်မြင့်နိုင်ငံခြားနည်းပညာကိုမိတ်ဆက်ပြီး တရုတ်နိုင်ငံ၏လျှပ်စစ်ဓာတ်အားလုပ်ငန်း၏သွင်ပြင်လက္ခဏာများနှင့်ပေါင်းစပ်ခြင်းဖြင့် Youbian မှတီထွင်ထုတ်လုပ်ထားသောပြင်ပလေဟာနယ်ဆားကစ်ဖြတ်သည့်မျိုးဆက်သစ်ဖြစ်သည်။ မြို့ပြနှင့်ကျေးလက်ဓာတ်အားလိုင်းများတွင် 10-35kV ပြင်ပဖြန့်ဖြူးရေးစနစ်များအတွက် အဓိကအသုံးပြုသည်။ load current ၊ overload current နှင့် short-circuit current တို့ကို ပေါင်းစပ်ထားသော application နှင့် ပေါင်းစပ်ပြီး အခြားသော အလားတူ အခြေအနေများတွင်လည်း အသုံးပြုနိုင်ပါသည်။

အလုပ်ပတ်ဝန်းကျင်

ပတ်ဝန်းကျင်အပူချိန်: -40 ℃ to 85 ℃

နေ့စဥ်အပူချိန်ကွာခြားချက်: 25 ℃

အမြင့်ပေ: ≤ 2000m

လေတိုက်နှုန်း 35m/s ထက်မပိုပါ။

ပုံမှန်ပြင်းထန်မှုတုန်ခါမှုမရှိပါ။

ပြင်းထန်သော အဆိပ်ဓာတ်ငွေ့များ သို့မဟုတ် မီဒီယာများ (ဥပမာ-အက်ဆစ်၊ အယ်ကာလီ၊ ကလစ်စသည့်)

ညစ်ညမ်းမှုအဆင့်- IV

အားသွင်းအပူချိန်: -40 ℃ to 85 ℃

အင်္ဂါရပ်များ

40.5kv ခလုတ် recloser သည် ANSI/IEC စံနှုန်းများနှင့် ကိုက်ညီသော ပိုမိုကောင်းမွန်သော ဒီဇိုင်းထုတ်ကုန်တစ်ခုဖြစ်ပြီး သံလိုက်ဓာတ်အားသွင်းကိရိယာ၊ အဖွင့်/အပိတ် ကိရိယာ (RCWE အမျိုးအစား ACR တွင် ကိုယ်တိုင်အပိတ်ကိရိယာ မပါရှိပါ)၊ လက်ရှိအာရုံခံကိရိယာ 3 ခု၊ ဗို့အား အာရုံခံကိရိယာ 3 ခုအထိ၊ ကာကွယ်မှုမျဉ်းကွေး (ပရိုဂရမ်ထုတ်နိုင်သော)၊ ညှိနှိုင်းမှုယုတ္တိဗေဒ (ပရိုဂရမ်သွင်းနိုင်သော)၊ PC၊ ပရိုဂရမ်အသုံးပြုနိုင်သော ဆော့ဖ်ဝဲစသည်တို့ကို အသုံးပြုပါသည်။ RWK352 ထိန်းချုပ်ကိရိယာ။

40.5kv switch recloser သည် ဆီလီကွန်ရော်ဘာဖြင့် ဖုံးအုပ်ထားသော အစိုင်အခဲ insulated recloser ဖြစ်ပြီး SF6 gas sealing ကို အသုံးမပြုပါ။ ဤ recloser သည် 42kV အဆင့်၊ BIL200kV အထိ စနစ်များအတွက် သင့်လျော်သော မြင့်မားသော တွားသွားအကွာအဝေးနှင့် ပိုမိုမြင့်မားသော လျှပ်ကာအဆင့် ရှိပါသည်။

40.5kV switch recloser သည် အဆင့်သတ်မှတ်ဗို့အား 40.5kV ဖြင့် သုံးဆင့် AC 50/60Hz အတွက် ဒီဇိုင်းထုတ်ထားပြီး ပြင်ပဗို့အားမြင့် switchgear အတွက် သင့်လျော်သည်။ မြို့ပြနှင့်ကျေးလက် မဟာဓာတ်အားလိုင်း၊ ဓာတ်အားခွဲရုံများ၊ စက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများ၏ ဖြန့်ဖြူးရေးစနစ်များတွင် ဝန်အားကို ဖြတ်တောက်ရန်၊ ဝန်ပိုအားလျှပ်စီးကြောင်းနှင့် တာတိုပတ်လမ်းလျှပ်စီးကြောင်းများတွင် အဓိကအသုံးပြုသည်။ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများ၏ အထူးစွမ်းဆောင်မှုကြောင့် ၎င်းတို့သည် မကြာခဏ လည်ပတ်မှုနှင့် ဆီမပါသော ပြုပြင်မွမ်းမံမှု လိုအပ်သော အပလီကေးရှင်းများအတွက် အထူးသင့်လျော်ပါသည်။

ဤ circuit breaker မော်ဒယ်သည် single-phase faults များသည် three-phase short circuit များမဖြစ်စေကြောင်း သေချာစေရန်အတွက် three-phase သီးခြား pole တည်ဆောက်ပုံကို လက်ခံပါသည်။ Vacuum arc extinguishing chamber သည် အဆင့်တစ်ခုစီ၏ insulation sleeves အတွင်းတွင် တည်ရှိပြီး condensation ကြောင့် ဖြစ်ပေါ်လာသော short circuit ချို့ယွင်းမှုအန္တရာယ်ကို ဖယ်ရှားပေးပါသည်။ 40.5kv switch breaker ၏ ပြင်ပလျှပ်ကာသည် ပြည်ပမှတင်သွင်းလာသော epoxy resin သို့မဟုတ် ဆီလီကွန်ရော်ဘာပစ္စည်းဖြင့်ပြုလုပ်ထားပြီး၊ အလွန်ကောင်းမွန်သော hydrophobicity နှင့် fouling စွမ်းဆောင်ရည်ကိုဆန့်ကျင်သောကြောင့်၎င်းသည် ရာသီဥတုဒဏ်ခံနိုင်ရည်မြင့်မားပြီး ကြမ်းတမ်းသောလည်ပတ်မှုအခြေအနေများရှိသော ပြင်ပပတ်ဝန်းကျင်အတွက်သင့်လျော်သည်။ circuit breaker သည် ကျစ်လျစ်သော အလုံးစုံဖွဲ့စည်းပုံရှိပြီး၊ သေးငယ်သောဧရိယာကိုယူသည်၊ ပေါ့ပါးပြီးတပ်ဆင်ရလွယ်ကူသည်။ ကုန်သေတ္တာအတွင်းပိုင်းသည် ထရန်စဖော်မာဆီဖြင့် ပြည့်နေသော်လည်း ဆာလဖာ ဟက်ဆာဖလိုရိုက်ဓာတ်ငွေ့ မပါဝင်သဖြင့် ဆီကင်းစင်သော အသွင်ပြောင်းခြင်းနှင့် သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေး လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

ထုတ်ကုန်စံနှုန်း

ဤဆားကစ်ဖြတ်ကိရိယာသည် အောက်ပါစံနှုန်းများနှင့် ကိုက်ညီသည်- GB1984- ဗို့အားမြင့် ဆားကစ်ဘရိတ်ကာများ၊ GB/T11022- ဗို့အားမြင့် Switchgear နှင့် Control Equipment အတွက် ယေဘူယျနည်းပညာလိုအပ်ချက်များ JB3855:3.6~40.5kV ပြင်ပ AC မြင့်မားသောဗို့အား ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ DL/T403:12~40။ 5kV AC High Voltage Vacuum Circuit Breakers IEC56: AC High Voltage Circuit Breakers များကို မှာယူခြင်းအတွက် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
