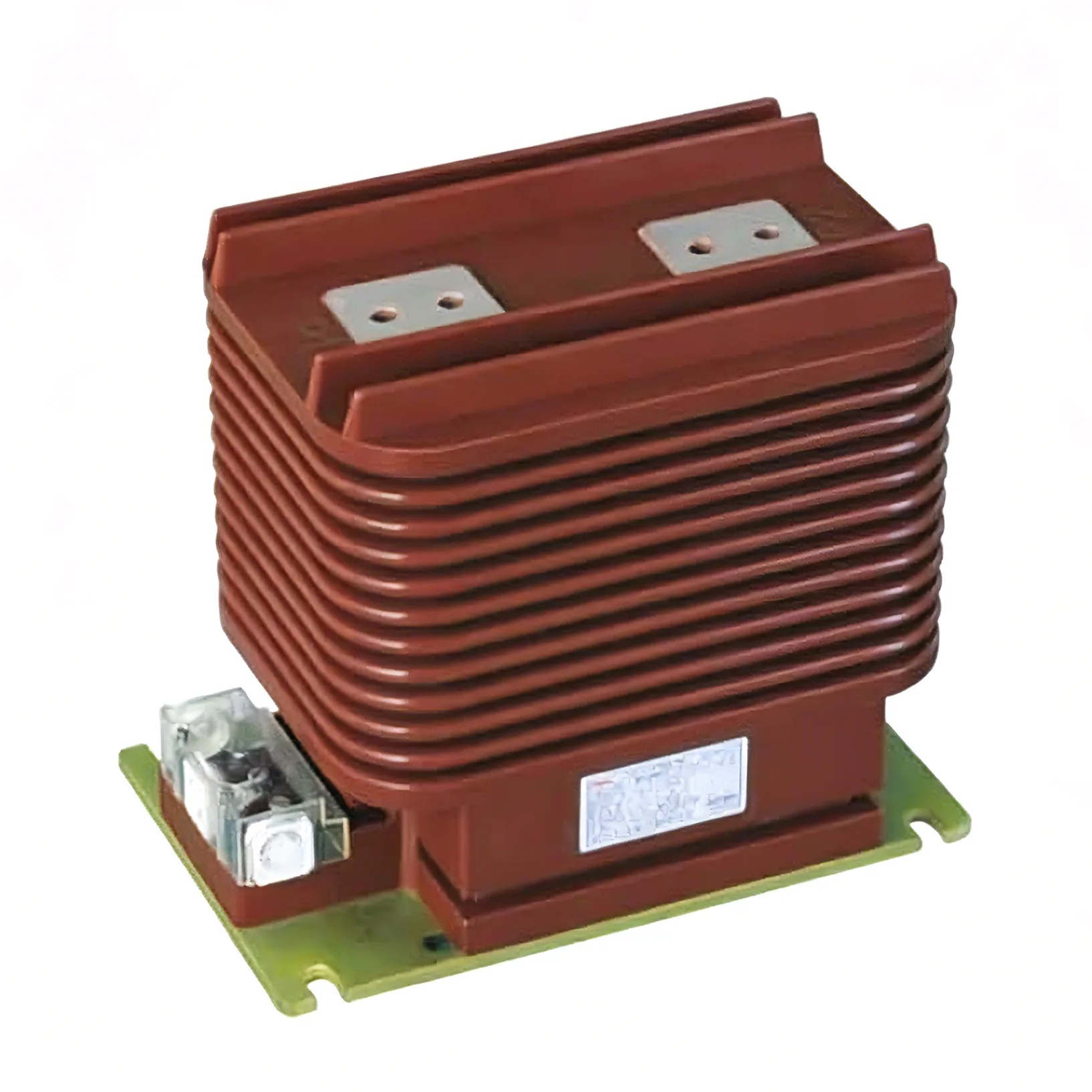

24 kV လက်ရှိ Transformer

Youbian မှထုတ်လုပ်သော 24 kV လက်ရှိထရန်စဖော်မာသည် indoor switchgear ၏အရေးကြီးသောအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ အကယ်၍ သင်သည် indoor switchgear ကိုအသုံးပြုနေပါက၊ ကျွန်ုပ်တို့၏ထုတ်ကုန်သည် သင့်အတွက် ကျိန်းသေသင့်လျော်ပြီး ခေတ်မီလျှပ်စစ်စနစ်များတွင် အရေးပါသောအခန်းကဏ္ဍမှပါဝင်ပါသည်။ ၎င်းသည် လက်ရှိတိုင်းတာရုံသာမက၊ စွမ်းအင်စောင့်ကြည့်ခြင်းနှင့် single-phase နှင့် three-phase AC စနစ်များတွင် အကာအကွယ် relay များ၏ ချောမွေ့စွာလည်ပတ်မှုကို သေချာစေခြင်းကဲ့သို့သော အရေးကြီးသောအလုပ်များကို လုပ်ဆောင်ရန် လိုအပ်ပါသည်။

အင်္ဂါရပ်များ

dielectric ဂုဏ်သတ္တိများအပြင်၊ epoxy resin သည် အလွန်ကောင်းမွန်သော စက်ပိုင်းဆိုင်ရာ အစွမ်းသတ္တိရှိသည်။ ဤပစ္စည်းသည် မြင့်မားသော tensile strength ရှိသည်၊ ဆိုလိုသည်မှာ 24 kV လက်ရှိ transformer သည် ပုံပျက်ခြင်း သို့မဟုတ် ကျိုးခြင်းမရှိဘဲ သိသာထင်ရှားသော စက်ပိုင်းဆိုင်ရာဖိအားကို ခံနိုင်ရည်ရှိသည်။ ၎င်းသည် လက်ရှိ transformer ၏ အတွင်းပိုင်း အစိတ်အပိုင်းများကို ပြင်ပ အင်အားစုများနှင့် တုန်ခါမှုများမှ ကာကွယ်ရာတွင် တည်ငြိမ်သော အကူအညီကို ပေးပါသည်။

Epoxy resin သွန်းခြင်းကို လက်ရှိထရန်စဖော်မာများအတွက် အလွန်လုံခြုံသော ကာရံပေးသည့် မှိုများထဲသို့ epoxy resin လောင်းခြင်းဖြင့် ပြုလုပ်သည်။ Casting လုပ်ငန်းစဉ်သည် တစ်ပြေးညီဖြစ်ပြီး ချောမွေ့မှုမရှိသော လျှပ်ကာအလွှာကိုလည်း သေချာစေပြီး လျှပ်စစ်ပြိုကွဲမှုနှင့် ယိုစိမ့်မှုကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။ ထို့အပြင် အစိုဓာတ်၊ ဖုန်မှုန့် နှင့် ဓာတုပစ္စည်းများ ကဲ့သို့သော ပတ်ဝန်းကျင်ဆိုင်ရာ အကြောင်းရင်းများကို လျှပ်ကာဖြင့် ပိတ်ဆို့ကာ အတွင်းပိုင်း အစိတ်အပိုင်းများ၏ အကာအကွယ်ကို ပိုမိုတိုးတက်စေသည်။ ဤထုတ်လုပ်ရေးနည်းလမ်းသည် သွန်းလုပ်ခြင်း၏ အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို သေချာစေပြီး ၎င်းအား လျှပ်စစ်စက်မှုလုပ်ငန်းတွင် အသုံးများသော လျှပ်ကာပစ္စည်းများထဲမှ တစ်ခုဖြစ်လာစေသည်။

ကြေးနီဝါယာကြိုးများကို 33kV လက်ရှိထရန်စဖော်မာများ၏ အကွေ့အကောက်များတွင် အသုံးများသည်။ ဤပစ္စည်းများသည် လျှပ်ကူးနိုင်မှုနှင့် စက်ပိုင်းဆိုင်ရာ တာရှည်ခံမှု မြင့်မားပြီး လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ဖိစီးမှုကို ခံနိုင်ရည်ရှိစဉ်တွင် လက်ရှိ အချက်ပြမှုများကို ထိရောက်စွာ ထုတ်လွှင့်နိုင်သည်။

၎င်း၏လုပ်ဆောင်နိုင်စွမ်းအပြင်၊ Youbian ၏ 33kV လက်ရှိထရန်စဖော်မာများသည် အရည်အသွေးနှင့် ဆန်းသစ်တီထွင်မှုအပေါ် ၎င်းတို့၏ကတိကဝတ်များကြောင့် လူသိများသည်။ ၎င်းသည် အဆင့်မြင့်အင်္ဂါရပ်များကို ပေါင်းစပ်ထားပြီး၊ ပြင်းထန်သောစမ်းသပ်မှုများကို ခံယူကာ စက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

အသေးစိတ်

လက်ရှိထရန်စဖော်မာ၏ ဒီဇိုင်းကို အတွင်းပိုင်း၌ တပ်ဆင်ထားသော ဗို့အားမြင့်ဖြန့်ဖြူးရေး အဆောက်အအုံများကို တိုင်းတာကာကွယ်ရန် အသုံးပြုသည်။

အလယ်တန်းလျှပ်စီးကြောင်း၏တန်ဖိုးသည် 5A သို့မဟုတ် 1A ဖြစ်ပြီး ပေါင်းစပ်နိုင်သည်။ တိုင်းတာခြင်းပတ်လမ်း၏ တိကျမှုအဆင့်မှာ 0.2S၊ 0.2၊ 0.5S၊ 0.5၊ 1၊ 3 ဖြစ်ပြီး အကာအကွယ်ပတ်လမ်း၏ တိကျမှုသည် 5P၊ 10P နှင့် PS ဖြစ်သည်။ ထရန်စဖော်မာသည် အဆင့်သတ်မှတ်ခံဝန်၏ 25% မှ 100% အကွာအဝေးအတွင်း လိုအပ်သော တိကျမှုအဆင့်နှင့် ကိုက်ညီပါသည်။

အလုပ်လုပ်နေသောလက်ရှိကို IN ၏ 120% တွင်ကန့်သတ်ထားသည်။ ထုတ်လုပ်သူနှင့် ဝယ်ယူသူကြား သဘောတူညီချက်အရ IN ၏ 200% ကဲ့သို့သော အခြားတန်ဖိုးများကို ပေးဆောင်နိုင်ပါသည်။

CT ကို တစ်လုံးတည်း သို့မဟုတ် အများအပြားပင်မအကွေ့အကောက်များဖြင့် ထရန်စဖော်မာအဖြစ် တည်ဆောက်ထားသည်။ ဤ 24 kV လက်ရှိထရန်စဖော်မာများ၏ နောက်ဆုံးဖွဲ့စည်းပုံသည် အလယ်တန်းဘက်တွင်သာမက မူလဘေးဘက်တွင်လည်း ကူးပြောင်းနိုင်စေပါသည်။ M12 ဝက်အူနှစ်ခုဖြင့် ဆားကစ်သို့ jumper နှစ်ခုကို ချိတ်ဆက်ခြင်းဖြင့် ပင်မခလုတ်ကို အလွယ်တကူ တပ်ဆင်နိုင်သည်။

24 kV လက်ရှိ ထရန်စဖော်မာ၏ ဒီဇိုင်းကို အတွင်းပိုင်း၌ တပ်ဆင်ထားသော ဗို့အားမြင့်ဖြန့်ဖြူးရေး အဆောက်အအုံများကို တိုင်းတာကာကွယ်ရန် အသုံးပြုသည်။

အလယ်တန်းလျှပ်စီးကြောင်း၏တန်ဖိုးသည် 5A သို့မဟုတ် 1A ဖြစ်ပြီး ပေါင်းစပ်နိုင်သည်။ တိုင်းတာခြင်းပတ်လမ်း၏ တိကျမှုအဆင့်မှာ 0.2S၊ 0.2၊ 0.5S၊ 0.5၊ 1၊ 3 ဖြစ်ပြီး အကာအကွယ်ပတ်လမ်း၏ တိကျမှုသည် 5P၊ 10P နှင့် PS ဖြစ်သည်။ ထရန်စဖော်မာသည် အဆင့်သတ်မှတ်ခံဝန်၏ 25% မှ 100% အကွာအဝေးအတွင်း လိုအပ်သော တိကျမှုအဆင့်နှင့် ကိုက်ညီပါသည်။
