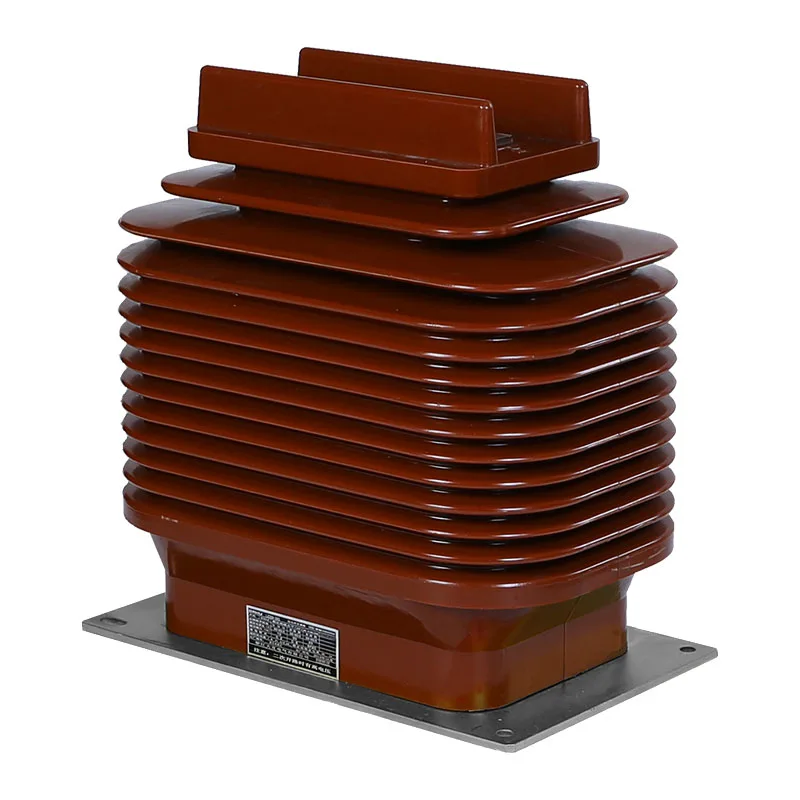

33 kV Current Transformer

33 kV အဆင့်သတ်မှတ်ထားသော တန်ဖိုးသည် ကမ္ဘာတစ်ဝှမ်းရှိ အမျိုးမျိုးသောဖြန့်ဖြူးရေးကွန်ရက်များတွင် အသုံးများသည့် nominal voltage 33 kV ရှိသော စနစ်များတွင် လည်ပတ်ရန် ဒီဇိုင်းထုတ်ထားကြောင်း ဆိုလိုသည်။ လက်ရှိ ထရန်စဖော်မာများ၏ လုပ်ဆောင်မှုနိယာမသည် လျှပ်စစ်သံလိုက် လျှပ်စီးကြောင်းကို လှည့်ပတ်သည်။ ၎င်းတွင် မြင့်မားသော လျှပ်စီးကြောင်းကို သယ်ဆောင်သည့် ပင်မအကွေ့အကောက်တစ်ခုနှင့် အချိုးကျလျှော့ချထားသော လျှပ်စီးကြောင်းကို ထုတ်ပေးသည့် ဒုတိယအကွေ့အကောက်များ ပါဝင်သည်။

ဤလျှော့လိုက်သောလျှပ်စီးကြောင်းသည် ပင်မစပယ်ယာမှတဆင့် စီးဆင်းနေသော အမှန်တကယ်လက်ရှိကို ထင်ဟပ်စေပြီး အော်ပရေတာများအား ဝန်စီးဆင်းမှု၊ ပါဝါသုံးစွဲမှုနှင့် စနစ်ထိရောက်မှုကို စောင့်ကြည့်ရန်ခွင့်ပြုသည်။ ထို့အပြင်၊ 33 kV လက်ရှိထရန်စဖော်မာမှ ပံ့ပိုးပေးသော လက်ရှိတိုင်းတာမှုတိကျမှုသည် ချို့ယွင်းမှုများဖြစ်ပွားပါက အကာအကွယ် relay များသတ်မှတ်ရာတွင် အရေးကြီးပြီး စနစ်တည်ငြိမ်မှုရှိစေရန်နှင့် ဖြစ်ပေါ်လာနိုင်သော ဓာတ်အားပြတ်တောက်မှု သို့မဟုတ် စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ ကာကွယ်ရန် အရေးကြီးပါသည်။

ဤ CTs များ၏ ဒီဇိုင်းတွင် ပုံမှန်အားဖြင့် ဗို့အားမြင့် လည်ပတ်မှု ကာရံခြင်း၊ ပတ်ဝန်းကျင် ဖိစီးမှုကို ခံနိုင်ရည်ရှိသော ခိုင်မာသော ဖွဲ့စည်းပုံများ၊ ယုံကြည်စိတ်ချရမှုနှင့် တိကျသေချာစေရန် လုပ်ငန်းဆိုင်ရာ စံချိန်စံညွှန်းများနှင့် ကိုက်ညီမှုတို့ ပါဝင်သည်။ ထို့အပြင်၊ နည်းပညာဆိုင်ရာတိုးတက်မှုများသည် ပါဝါစနစ်စီမံခန့်ခွဲမှု၏ အလုံးစုံလုပ်ဆောင်နိုင်စွမ်းနှင့် ထိရောက်မှုတို့ကို မြှင့်တင်ရန်အတွက် အသိဉာဏ်စောင့်ကြပ်ကြည့်ရှုခြင်းလုပ်ငန်းဆောင်တာများနှင့် အချိန်နှင့်တပြေးညီ ဒေတာဆက်သွယ်ရေးကို ပေါင်းစပ်ထားသည့် ဒစ်ဂျစ်တယ်လက်ရှိထရန်စဖော်မာများ ဖွံ့ဖြိုးတိုးတက်လာစေသည်။

အချုပ်အားဖြင့်ဆိုရသော် 33 kV လက်ရှိထရန်စဖော်မာသည် ဖြန့်ဖြူးမှုစနစ်၏ ကြံ့ခိုင်မှုနှင့် စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးကာ လုံခြုံသောလည်ပတ်မှုကို သေချာစေကာ လျှပ်စစ်မီတာတိုင်းတာခြင်းနှင့် အကာအကွယ်ကိရိယာများ၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည့် အရေးကြီးသောကိရိယာတစ်ခုဖြစ်သည်။

အသေးစိတ်

33 kV လက်ရှိ ထရန်စဖော်မာသည် ဓာတ်အားစနစ်၏ အရေးကြီးသော အစိတ်အပိုင်းဖြစ်ပြီး ဗို့အားမြင့်လျှပ်စီးကြောင်းများကို တိုင်းတာခြင်းနှင့် စောင့်ကြည့်ခြင်းတွင် အရေးပါသော အခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ ဤထရန်စဖော်မာများအား ခွဲရုံများတွင် ပုံမှန်အားဖြင့် လက်ရှိလျှပ်စီးကြောင်းကို စီမံခန့်ခွဲနိုင်သောအဆင့်သို့ လျှော့ချရန်အတွက် ပုံမှန်အားဖြင့် ဘေးကင်းမှုမထိခိုက်စေဘဲ စံတိုင်းကိရိယာများဖြင့် တိကျစွာ တိုင်းတာနိုင်ပြီး၊ ထို့ကြောင့် မြင့်မားသောလျှပ်စီးကြောင်းများကို ဘေးကင်းပြီး ထိရောက်သောတိုင်းတာမှုကို မြှင့်တင်ပေးပါသည်။

33 kV အဆင့်သတ်မှတ်ထားသော တန်ဖိုးသည် ကမ္ဘာတစ်ဝှမ်းရှိ အမျိုးမျိုးသောဖြန့်ဖြူးရေးကွန်ရက်များတွင် အသုံးများသည့် nominal voltage 33 kV ရှိသော စနစ်များတွင် လည်ပတ်ရန် ဒီဇိုင်းထုတ်ထားကြောင်း ဆိုလိုသည်။ လက်ရှိ ထရန်စဖော်မာများ၏ လုပ်ဆောင်မှုနိယာမသည် လျှပ်စစ်သံလိုက် လျှပ်စီးကြောင်းကို လှည့်ပတ်သည်။ ၎င်းတွင် မြင့်မားသော လျှပ်စီးကြောင်းကို သယ်ဆောင်သည့် ပင်မအကွေ့အကောက်တစ်ခုနှင့် အချိုးကျလျှော့ချထားသော လျှပ်စီးကြောင်းကို ထုတ်ပေးသည့် ဒုတိယအကွေ့အကောက်များ ပါဝင်သည်။

ဤလျှော့လိုက်သောလျှပ်စီးကြောင်းသည် ပင်မစပယ်ယာမှတဆင့် စီးဆင်းနေသော အမှန်တကယ်လက်ရှိကို ထင်ဟပ်စေပြီး အော်ပရေတာများအား ဝန်စီးဆင်းမှု၊ ပါဝါသုံးစွဲမှုနှင့် စနစ်ထိရောက်မှုကို စောင့်ကြည့်ရန်ခွင့်ပြုသည်။ ထို့အပြင်၊ 33 kV လက်ရှိထရန်စဖော်မာမှ ပံ့ပိုးပေးသော လက်ရှိတိုင်းတာမှုတိကျမှုသည် ချို့ယွင်းမှုများဖြစ်ပွားပါက အကာအကွယ် relay များသတ်မှတ်ရာတွင် အရေးကြီးပြီး စနစ်တည်ငြိမ်မှုရှိစေရန်နှင့် ဖြစ်ပေါ်လာနိုင်သော ဓာတ်အားပြတ်တောက်မှု သို့မဟုတ် စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ ကာကွယ်ရန် အရေးကြီးပါသည်။

ဤ CTs များ၏ ဒီဇိုင်းတွင် ပုံမှန်အားဖြင့် ဗို့အားမြင့် လည်ပတ်မှု ကာရံခြင်း၊ ပတ်ဝန်းကျင် ဖိစီးမှုကို ခံနိုင်ရည်ရှိသော ခိုင်မာသော ဖွဲ့စည်းပုံများ၊ ယုံကြည်စိတ်ချရမှုနှင့် တိကျသေချာစေရန် လုပ်ငန်းဆိုင်ရာ စံချိန်စံညွှန်းများနှင့် ကိုက်ညီမှုတို့ ပါဝင်သည်။ ထို့အပြင်၊ နည်းပညာဆိုင်ရာတိုးတက်မှုများသည် ပါဝါစနစ်စီမံခန့်ခွဲမှု၏ အလုံးစုံလုပ်ဆောင်နိုင်စွမ်းနှင့် ထိရောက်မှုတို့ကို မြှင့်တင်ရန်အတွက် အသိဉာဏ်စောင့်ကြပ်ကြည့်ရှုခြင်းလုပ်ငန်းဆောင်တာများနှင့် အချိန်နှင့်တပြေးညီ ဒေတာဆက်သွယ်ရေးကို ပေါင်းစပ်ထားသည့် ဒစ်ဂျစ်တယ်လက်ရှိထရန်စဖော်မာများ ဖွံ့ဖြိုးတိုးတက်လာစေသည်။

အချုပ်အားဖြင့်ဆိုရသော် 33 kV လက်ရှိထရန်စဖော်မာသည် ဖြန့်ဖြူးမှုစနစ်၏ ကြံ့ခိုင်မှုနှင့် စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးသည့် အရေးကြီးသောကိရိယာဖြစ်ပြီး လျှပ်စစ်မီတာတိုင်းတာခြင်းနှင့် အကာအကွယ်ကိရိယာများ၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးစဉ် ဘေးကင်းသောလည်ပတ်မှုကို သေချာစေရန် ကူညီပေးသည်။

အတိုင်းအတာ

ဤသတ်မှတ်ချက်သည် အောက်ဖော်ပြပါ ကဏ္ဍများ၏ ဒီဇိုင်း၊ ထုတ်လုပ်ခြင်းနှင့် စမ်းသပ်ခြင်းတို့ကို အကျုံးဝင်ပါသည်။

ထုတ်လုပ်သူ၏စက်ရုံနှင့် 33KV လက်ရှိထရန်စဖော်မာများအတွက် လိုအပ်သောဆက်စပ်ပစ္စည်းများနှင့် အပိုပစ္စည်းအားလုံးကို ထောက်ပံ့ပေးသည်။

လက်ရှိထရန်စဖော်မာများသည် IEC Standard-186&IS- 2705 အပိုင်း I၊ II၊ III နှင့် IV (နောက်ဆုံးပေါ်ပြန်လည်ပြင်ဆင်မှုများ)၊ အောက်ပါအခြေအနေများမှလွဲ၍ ကဏ္ဍအားလုံးတွင် လိုက်နာရမည်။

တခြားစည်းမျဉ်းတွေရှိရင် အရည်အသွေးသည် စံချိန်စံညွှန်းများထက် တူညီသော သို့မဟုတ် ပိုမိုကောင်းမွန်ကြောင်း အာမခံချက်ရှိသော အခြားလိုအပ်ချက်များနှင့် ကိုက်ညီသော စက်ကိရိယာဆိုင်ရာ စံချိန်စံညွှန်းများ

အထက်ဖော်ပြပါ စံနှုန်းများသည်လည်း လက်ခံနိုင်သည်။ ပံ့ပိုးပေးထားသည့် စက်ပစ္စည်းများသည် အခြားစံချိန်စံညွှန်းများအကြား ကွဲပြားမှုများ၏ သိသာထင်ရှားသော ဝိသေသလက္ခဏာများနှင့် ကိုက်ညီပါက လေလံစာရွက်စာတမ်းတွင် ရှင်းလင်းစွာဖော်ပြထားပါသည်။
