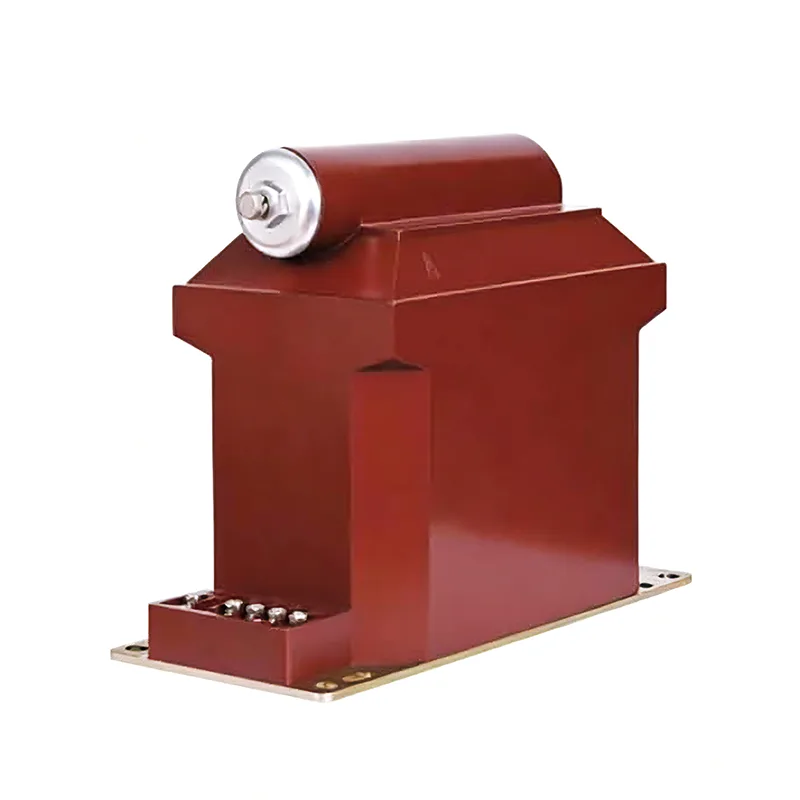

33 kV ဗို့အား Transformer

Youbian တာရှည်ခံ 33 kV ဗို့အားထရန်စဖော်မာသည် ဗို့အားဖိစီးမှုဖြန့်ဝေမှုကို ပိုမိုကောင်းမွန်စေရန်အတွက် မူလနှင့်အလယ်တန်းကွိုင်များအတွက် အထူးအကွေ့အကောက်များနှင့် အကာအကွယ်နည်းပညာများကို အသုံးပြုထားသည်။ ကွိုင်တစ်ခုစီကို အလွှာများကြားတွင် မြင့်မားသော dielectric ပေးစွမ်းရန် polyester ဖလင်ဖြင့် ဂရုတစိုက် ကာရံထားသည်။ ပြီးပြည့်စုံသော အကွေ့အကောက်ပုံစံနှင့် သံကွင်းနှစ်ထပ်အူတိုင်ကို ပံ့ပိုးဘောင်ပေါ်တွင် တပ်ဆင်ပါ။

ကြိုတင်သတိပေးချက်များ

1. လုပ်ငန်းလည်ပတ်ခြင်းမပြုမီ၊ 1.33 kV ဗို့အားထရန်စဖော်မာအား စည်းမျဉ်းများပါ သတ်မှတ်ထားသည့်အရာများနှင့်အညီ စမ်းသပ်စစ်ဆေးခြင်းနှင့် စစ်ဆေးခြင်းများ ပြုလုပ်ရပါမည်။ ဥပမာအားဖြင့်၊ ဝင်ရိုးစွန်းတိုင်းတာခြင်း၊ ချိတ်ဆက်မှုအုပ်စု၊ လျှပ်ကာများတုန်ခါခြင်း၊ နျူကလီးယားအဆင့်ဆင့်ပွား၊ စသည်တို့။

2. ဗို့အားထရန်စဖော်မာ၏ ဝိုင်ယာကြိုးများသည် ၎င်း၏မှန်ကန်မှုကို သေချာစေသင့်သည်။ ပင်မအကွေ့အကောက်များကို စမ်းသပ်ထားသော ဆားကစ်နှင့်အပြိုင် ချိတ်ဆက်သင့်ပြီး ဒုတိယအကွေ့အကောက်များကို ချိတ်ဆက်တိုင်းတာခြင်းကိရိယာ၊ ထပ်ဆင့်ကာကွယ်ရေးကိရိယာ သို့မဟုတ် အလိုအလျောက်ကိရိယာ၏ ဗို့အားကွိုင်နှင့် အပြိုင်ချိတ်ဆက်သင့်သည်။ တစ်ချိန်တည်းမှာပင်၊ polarity ၏မှန်ကန်မှုကိုအာရုံစိုက်သင့်သည်။

3. 33 kV ဗို့အားထရန်စဖော်မာ၏ အလယ်တန်းဘက်သို့ ချိတ်ဆက်ထားသော ဝန်၏စွမ်းရည်သည် သင့်လျော်သင့်ပြီး ဗို့အားထရန်စဖော်မာ၏ အလယ်တန်းဘက်သို့ ချိတ်ဆက်ထားသောဝန်သည် ၎င်း၏အဆင့်သတ်မှတ်စွမ်းရည်ထက် မကျော်လွန်သင့်ပါ၊ သို့မဟုတ်ပါက ၎င်းသည် ထရန်စဖော်မာ၏အမှားအယွင်းကို တိုးလာစေပြီး တိုင်းတာမှုတိကျမှုကို ရရှိရန် ခက်ခဲစေသည်။

4. 4.33 kV ဗို့အားထရန်စဖော်မာ၏ ဒုတိယအခြမ်းတွင် တိုတောင်းသောဆားကစ်များကို ခွင့်မပြုပါ။ ဗို့အားထရန်စဖော်မာအတွင်းရှိ သေးငယ်သော impedance ကြောင့်၊ ဒုတိယပတ်လမ်းတိုသွားပါက၊ လျှပ်စီးကြောင်းကြီးတစ်ခုဖြစ်ပေါ်လာမည်ဖြစ်ပြီး၊ ၎င်းသည် သာမညပစ္စည်းကိရိယာများကို ပျက်စီးစေပြီး ကိုယ်ရေးကိုယ်တာလုံခြုံမှုကိုပင် အန္တရာယ်ဖြစ်စေနိုင်သည်။ Secondary side short circuits ကြောင့် ပျက်စီးခြင်းမှ ကာကွယ်ရန် ဗို့အားထရန်စဖော်မာများကို အလယ်တန်းဘက်တွင် fuses များ တပ်ဆင်နိုင်သည်။ ဖြစ်နိုင်လျှင် ထရန်စဖော်မာ၏ဗို့အားမြင့်အကွေ့အကောက်များ သို့မဟုတ် ခဲဝိုင်ယာများ ချို့ယွင်းမှုများကြောင့် မူလစနစ်၏ဘေးကင်းမှုကို အန္တရာယ်မဖြစ်စေရန် ဗို့အားမြင့်ဓာတ်အားလိုင်းများအန္တရာယ်မှကာကွယ်ရန် အဓိကဘက်ခြမ်းတွင် fuses များကို တပ်ဆင်သင့်သည်။

5. တိုင်းတာခြင်းတူရိယာများနှင့် relay များနှင့်ထိတွေ့သောအခါတွင်လူများ၏ဘေးကင်းမှုကိုသေချာစေရန်အတွက်၊ ဗို့အားထရန်စဖော်မာ၏ဒုတိယအကွေ့အကောက်တွင် grounding point တစ်ခုရှိရမည်။ မြေစိုက်ပြီးနောက်၊ မူလနှင့်အလယ်တန်းအကွေ့အကောက်များကြားရှိ insulation သည် ပျက်စီးသွားသောအခါ၊ ၎င်းသည် မြင့်မားသောဗို့အားကို တူရိယာများနှင့် relays များတွင် တစ်ကိုယ်ရည်လုံခြုံမှုကို အန္တရာယ်ဖြစ်စေနိုင်သောကြောင့်ဖြစ်သည်။

6. ဗို့အားထရန်စဖော်မာ၏ ဒုတိယအခြမ်းသည် ဝါယာရှော့မဖြစ်ရပါ။

လျှပ်ကာနှင့် အကာအကွယ်အတွက်၊ အစိတ်အပိုင်းအား hydrophobic cycloaliphatic epoxy resin (HCEP) ထဲသို့ အလိုအလျောက် လေဟာနယ် ဖိအားကို ချလိုက်ပါသည်။ HCEP ပစ္စည်းသည် အလွန်ကောင်းမွန်သော arc trajectory၊ အိုဇုန်းနှင့် ခရမ်းလွန်ရောင်ခြည်ကို ခံနိုင်ရည်ရှိပြီး ရုပ်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုကို ထိန်းသိမ်းပေးသည်။ HCEP ၏ hydrophobic မျက်နှာပြင်ဂုဏ်သတ္တိများသည် စိုစွတ်သော၊ စိုစွတ်သော သို့မဟုတ် ညစ်ညမ်းသောပတ်ဝန်းကျင်များတွင် ၎င်း၏ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကိုသေချာစေသည်။

35KV ဖြန့်ဖြူးရေးလိုင်းများ၊ ကျောက်မီးသွေးတွင်းများ၊ ဓာတ်အားပေးစက်ရုံများ၊ မီးရထားနှင့် စက်ရုံများအတွက် အသုံးပြုနိုင်သည်။

33 kV ဗို့အားထရန်စဖော်မာသည် IEC60044-2 နှင့် တင်းကြပ်စွာလိုက်နာပါသည်။ IEC 61869-1၊ 3; ANSI/IEEE C57.13။

လျှောက်လွှာ

မီးရထား၊ ကျောက်မီးသွေးမိုင်းတွင်း၊ ပါဝါမီတာ၊ ဓာတ်အားပေးစက်ရုံ၊ လျှပ်စစ်စွမ်းအင်မီတာ၊ ပါဝါဘူတာ၊ အလတ်စား ဗို့အားခလုတ်ဂီယာ၊ ရေနံနှင့် သဘာဝဓာတ်ငွေ့ကုမ္ပဏီများ၊ ဓာတ်အားဖြန့်ဖြူးရေးသေတ္တာ၊ ပါဝါဖြန့်ဖြူးရေးစနစ်၊ လေကာလျှပ်ကာ ကက်ဘိနက်၊ လက်စွပ်ကွန်ရက်အဖွဲ့၊ တိုင်းတာရေးကိရိယာ၊ လျှပ်စစ်ဗျူရို၊ ဗို့အားအလတ်စား ဓာတ်အားအရည်အသွေးခွဲခြမ်းစိတ်ဖြာစက်၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊

ထူးခြားချက်

အလေးချိန်: 50KG;

ဝန်ဆောင်မှုသက်တမ်း: 30 နှစ်;

ပစ္စည်း- Epoxy resin (HCEP);

အဆင့်သတ်မှတ်ဗို့အား 36 kV အထိ;

တိကျမှုအဆင့်: 0.2 0.5 6P 3P;

33KV 35KV 36KV မိုးလုံလေလုံလျှောက်လွှာ;

တစ်ခုတည်းဝင်ရိုးဗို့အားထရန်စဖော်မာဒီဇိုင်း;

ကန့်သတ်ထားသော အပူအထွက် (VA): 300VA/600VA;

ကျိုးကြောင်းဆီလျော်သောဖွဲ့စည်းပုံ၊ ခိုင်ခံ့သောဖွဲ့စည်းပုံ၊

အဆင့်သတ်မှတ်ထားသော ဗို့အားအချိုး: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

အဆင့်သတ်မှတ်ထားသည့် အခြေခံလျှပ်ကာအဆင့် (BIL) 200 kV အထိ၊

အလွန်ကောင်းမွန်သော short-circuit နှင့်အပူခုခံ;
